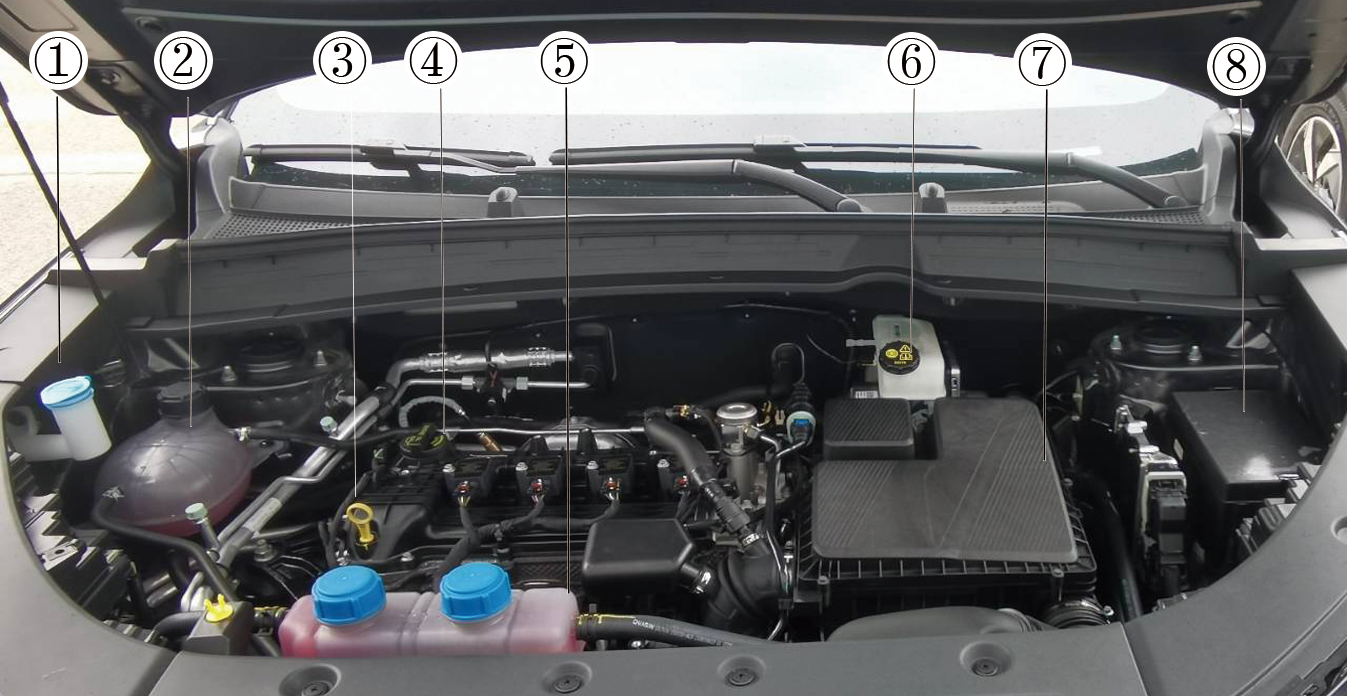

①挡风玻璃洗涤器水壶 |
|
②发动机冷却液水壶（高压系统） |
|
③发动机机油尺 |
|
④发动机润滑油加油口盖 |
|
⑤发动机冷却液水壶（低压系统） |
|
⑥制动储油壶 |
|
⑦发动机空气滤清器 |
|
⑧前舱主保险盒 |

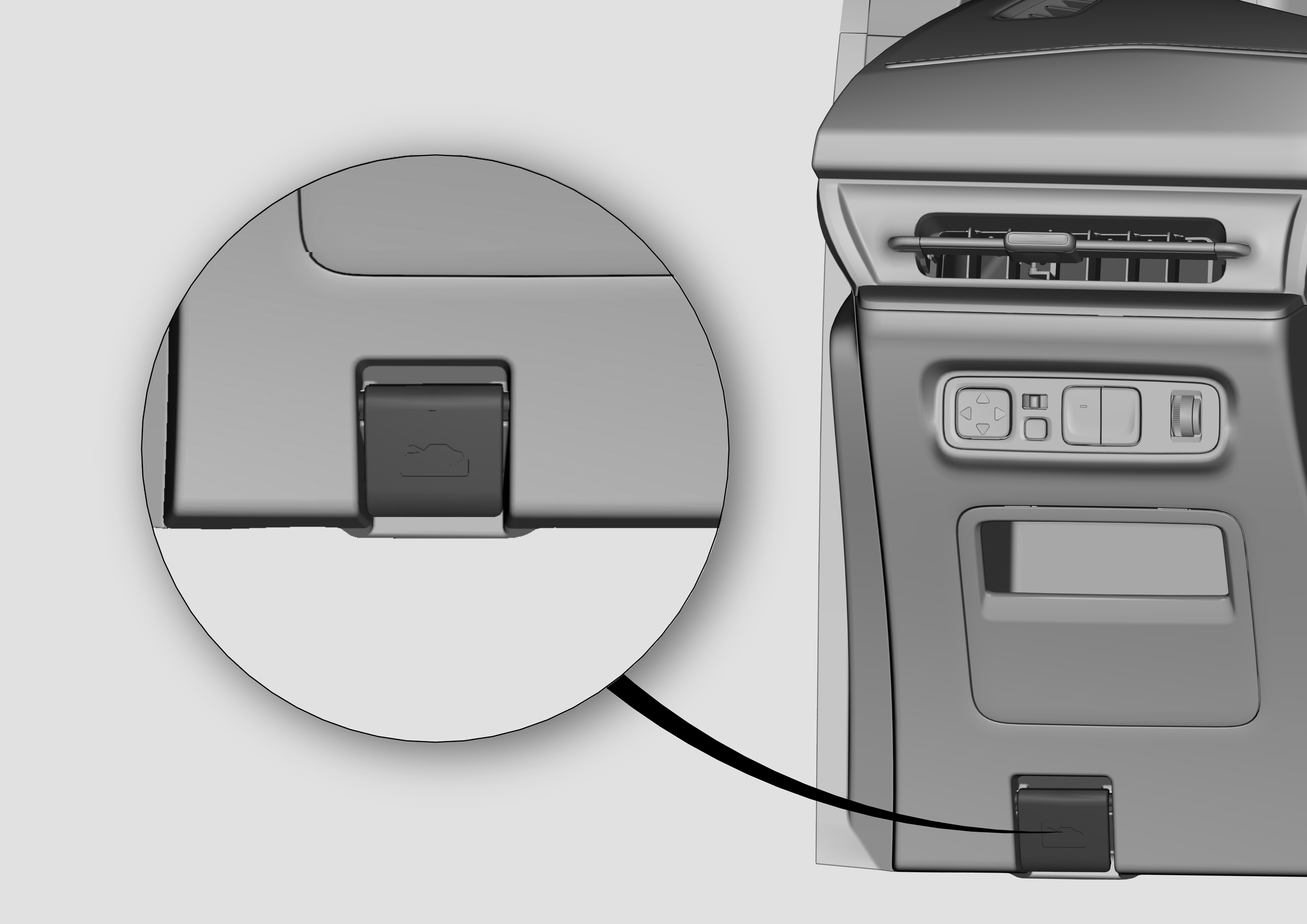

在车辆内部，拉起位于仪表板左下方的发动机罩解锁手柄。

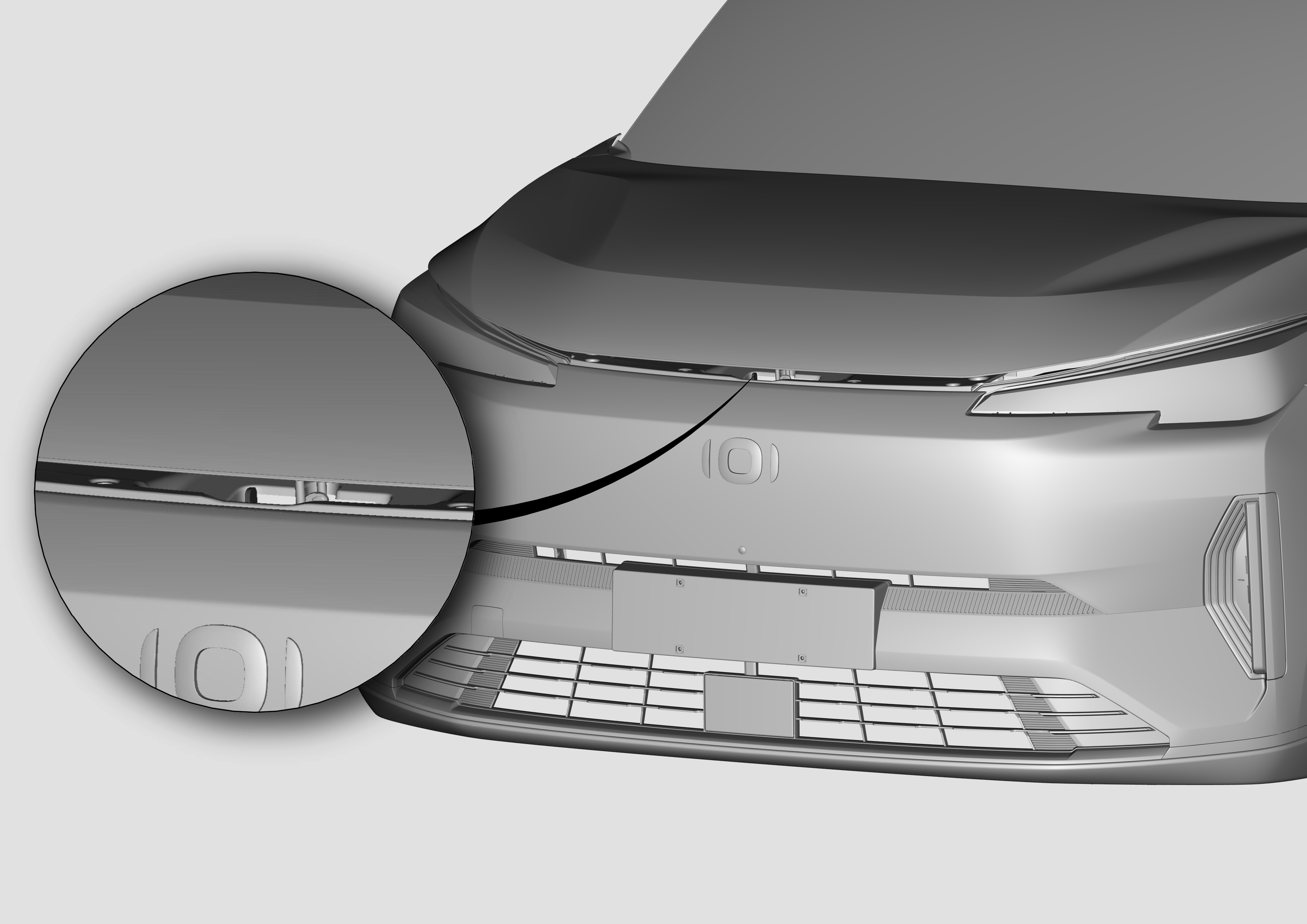

向右拨动位于发动机罩前部中心的解锁拨片至发动机罩可向上抬起。
抬起发动机罩并用支撑杆支撑。
 |
|
打开发动机罩
请在整车电源处于OFF挡并设置驻车制动的前提下打开发动机罩。 打开发动机罩前，要确保挡风玻璃雨刮器贴在挡风玻璃上，否则可能损坏挡风玻璃雨刮器或发动机罩。 |
 |
|
打开发动机罩
支撑杆必须完全插入槽孔中，以防发动机罩突然掉落。 发动机罩开启时，请勿移动车辆。 如果有蒸汽从发动机罩冒出来，切勿打开发动机罩，此时存在伤害风险。 抓住支撑杆的包塑部分，免于烫伤。 |

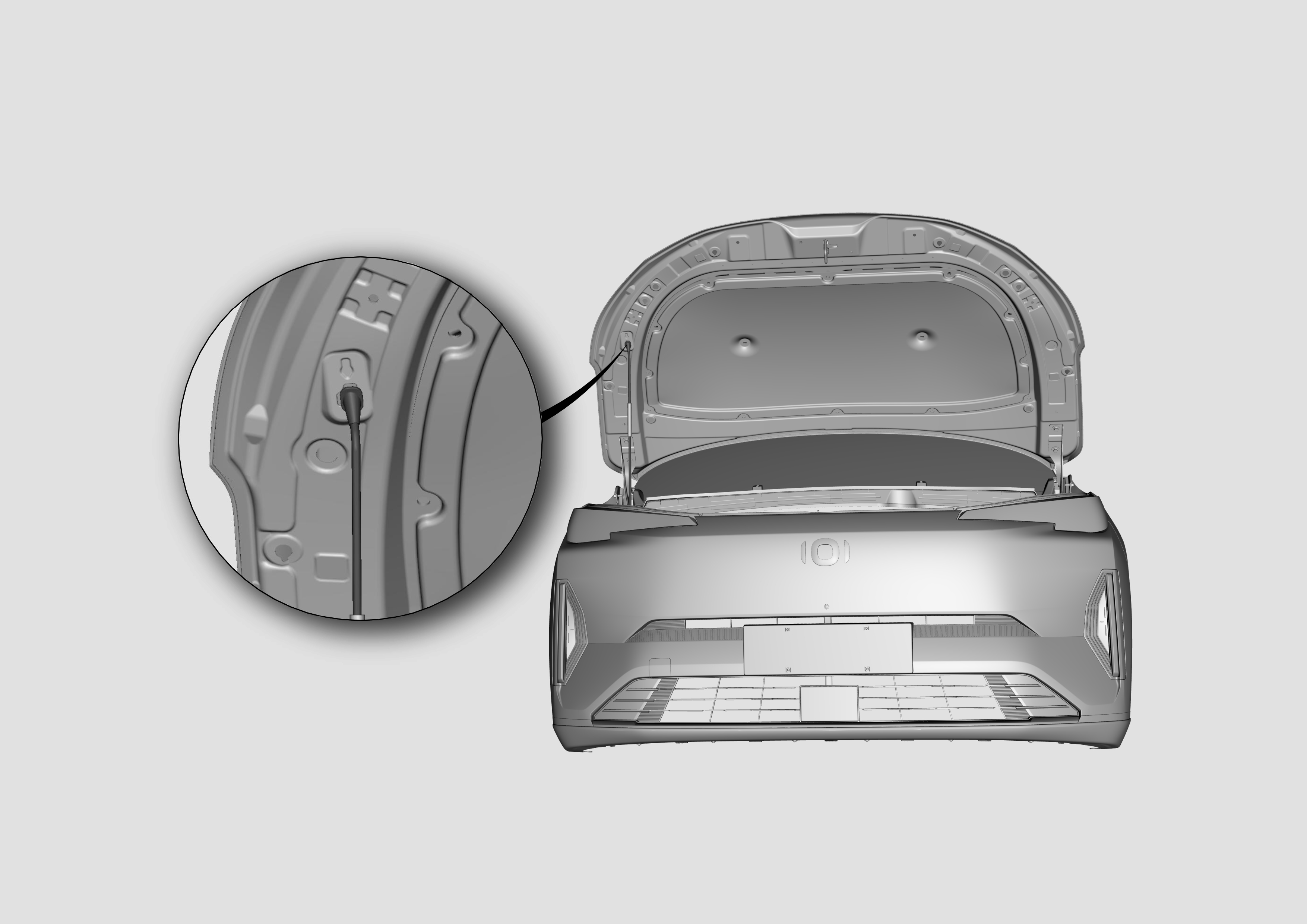

轻抬发动机罩，取出支撑杆并固定在卡夹内。
降低发动机罩并使其在高度约30cm处自由落下。检查并确认发动机罩已完全锁止。
|
|
关闭发动机罩
行车前务必确认发动机罩已完全锁止，以免发动机罩突然打开挡住视野而发生意外事故。 车辆行驶时，切勿拉动发动机罩解锁手柄。 |

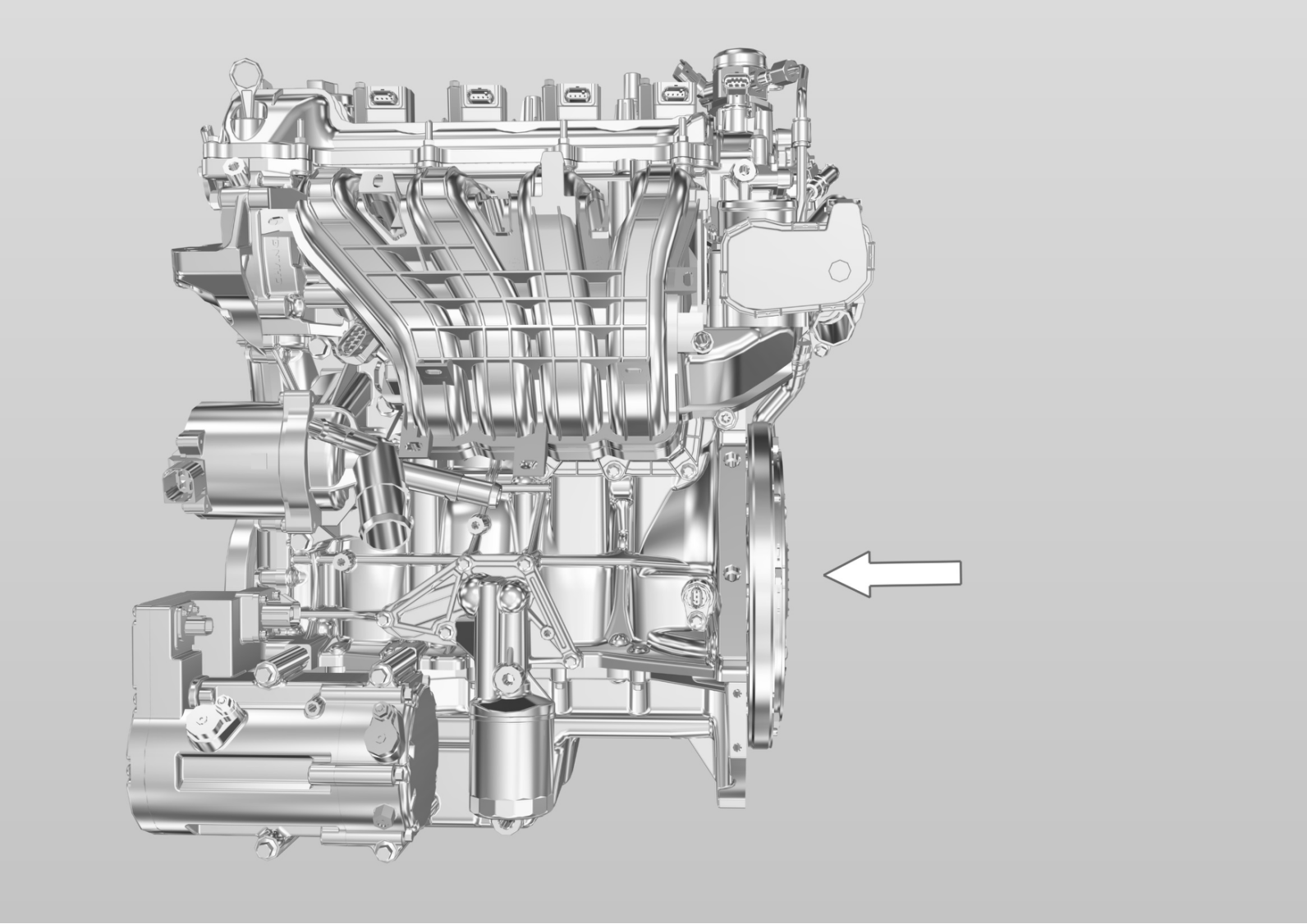

发动机型号和出厂编号打印在发动机缸体上。

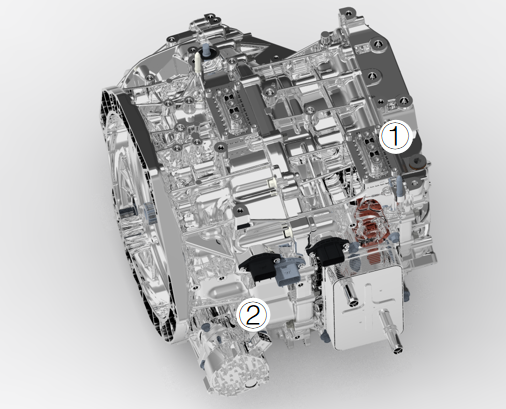

TZ270XY551 电机打刻位置如图所示。
①钢印 ②铭牌
车辆停在水平路面。
请勿在发动机运转或高温时取下机油尺。

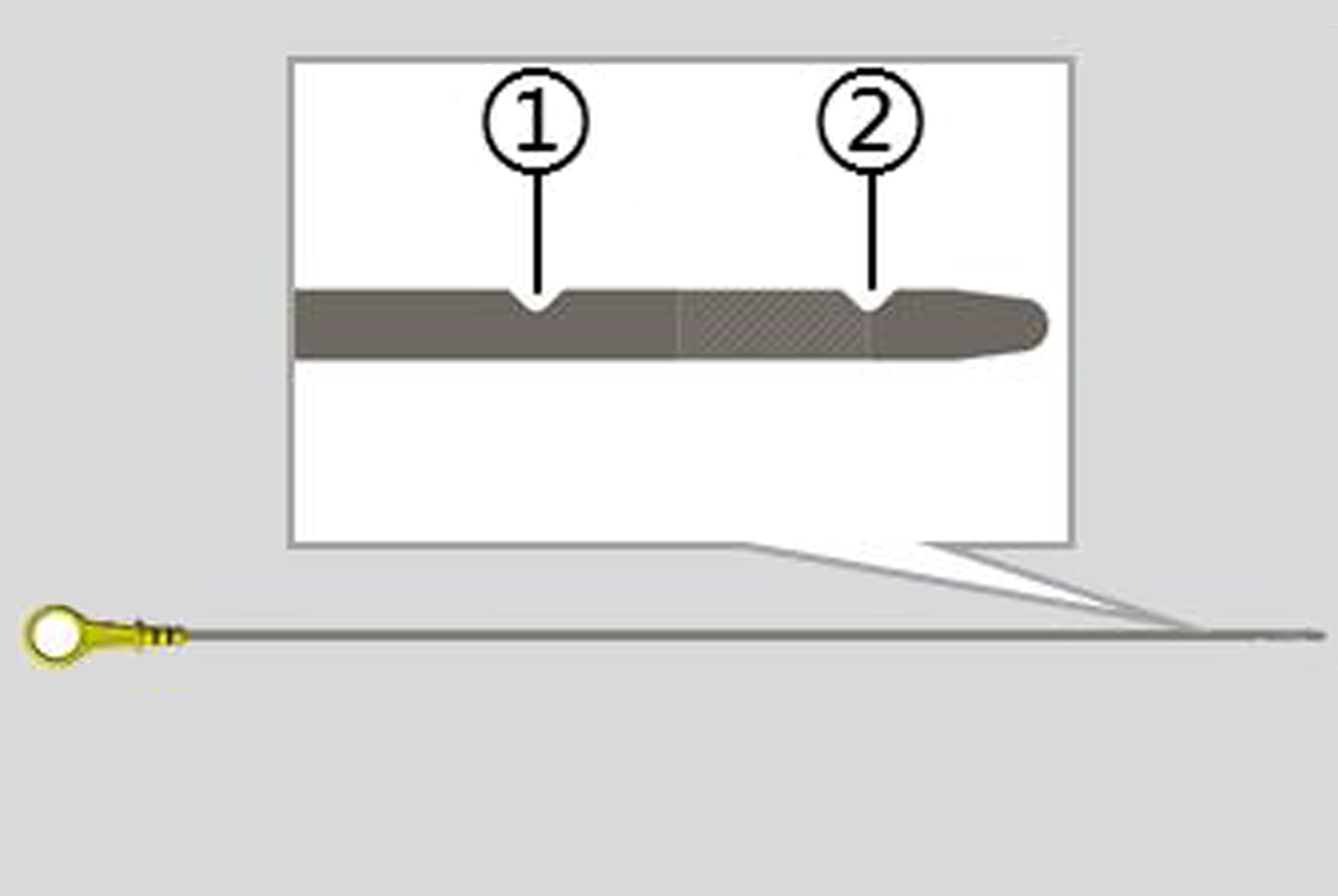

取下机油尺，用干净无绒软布擦拭，重新插入机油尺后拔出，检查机油油位。
机油油位应处于MIN（最小值②）和MAX（最大值①）标记之间。
 |
|
机油检查
不同牌号、不同品牌的发动机机油不准混合使用。 严禁使用发动机机油添加剂或其他发动机养护品，否则可能在某些情况下损坏发动机，影响保修。 请勿使用不符合规格和要求的发动机机油，可能损坏发动机，影响保修。 |
|
|
机油检查
发动机运转或高温时，严禁取出机油尺和拆下机油加油口盖。 |

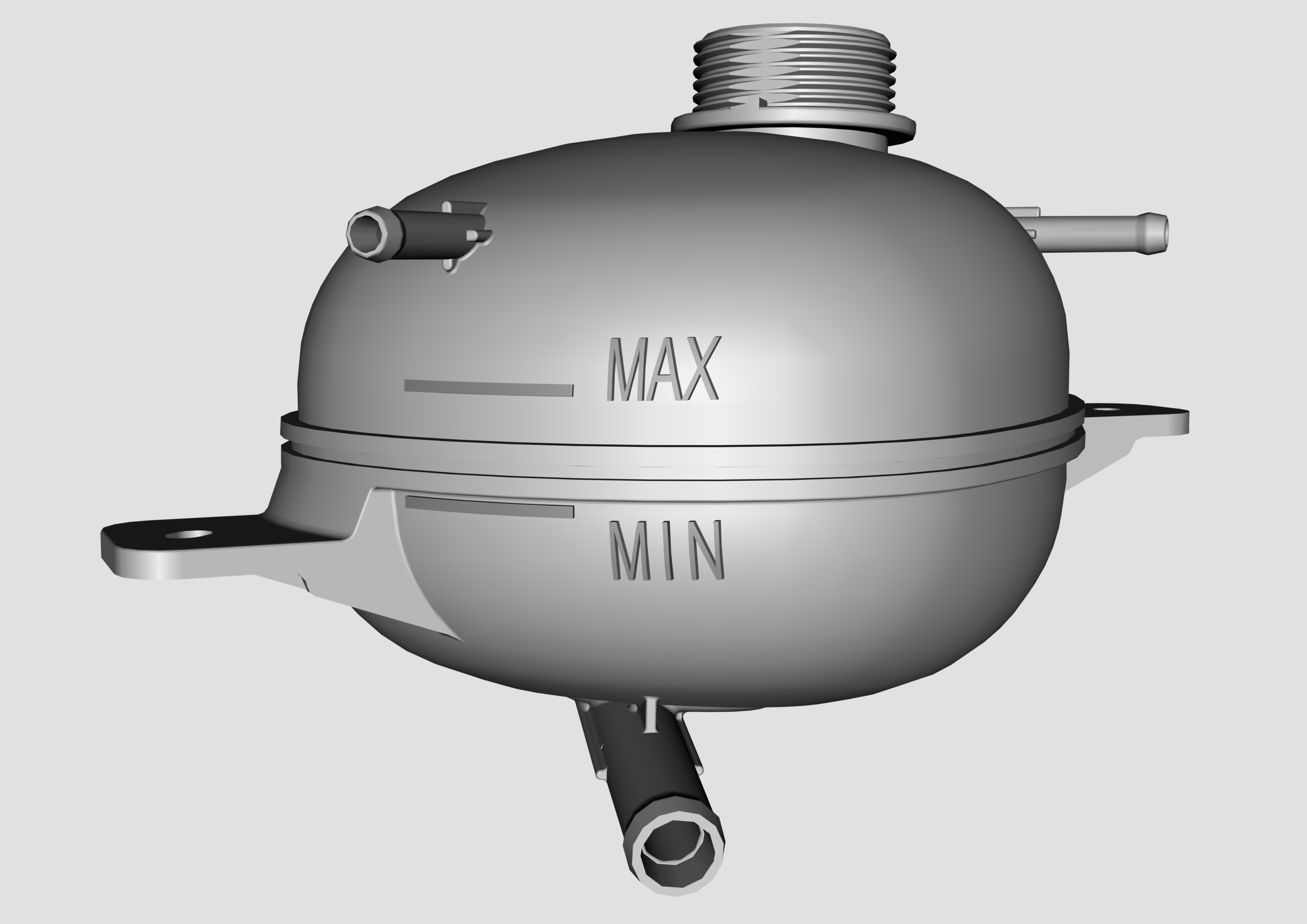

发动机处于冷态时，冷却液液位应在MIN（最小值）和MAX（最大值）标记之间。如果液位低于MIN标记，应加注冷却液。
|
|
高压系统加注冷却液
仅可在发动机冷态时添加冷却液。发动机热态时，请勿卸下蓄水瓶盖子。否则，蒸汽和水将在内部压力的作用下喷出，存在烫伤风险。 |
|
|
高压系统加注冷却液
发动机使用的冷却液，其冰点应比使用地区、使用季节的最低气温低5℃。 不得将自来水、河水、井水或泉水等硬质水用作冷却液。 |
高压系统：
打开蓄水瓶盖子，向加注口加注冷却液直至蓄水瓶MAX标记。
车辆在ACC状态，用诊断仪进入排气模式；
观察低温蓄水瓶液面，液面如有下降则补充冷却液至MAX线，直至蓄水瓶内液面达到MAX标记不再下降；
退出排气模式；
拧紧蓄水瓶盖；
打开散热器盖子，从加注口加注冷却液直至MAX线；
车辆在ACC状态，用诊断仪进入排气模式模式；
观察低温蓄水瓶液面，液面如有下降则补充冷却液至MAX线，直至蓄水瓶内液面达到MAX标记不再下降；
退出排气模式；
盖上蓄水瓶盖子。
备注：如出现加注困难，可拧开低温散热器上的排气口，加注完成后，将排气口关闭。
|
|

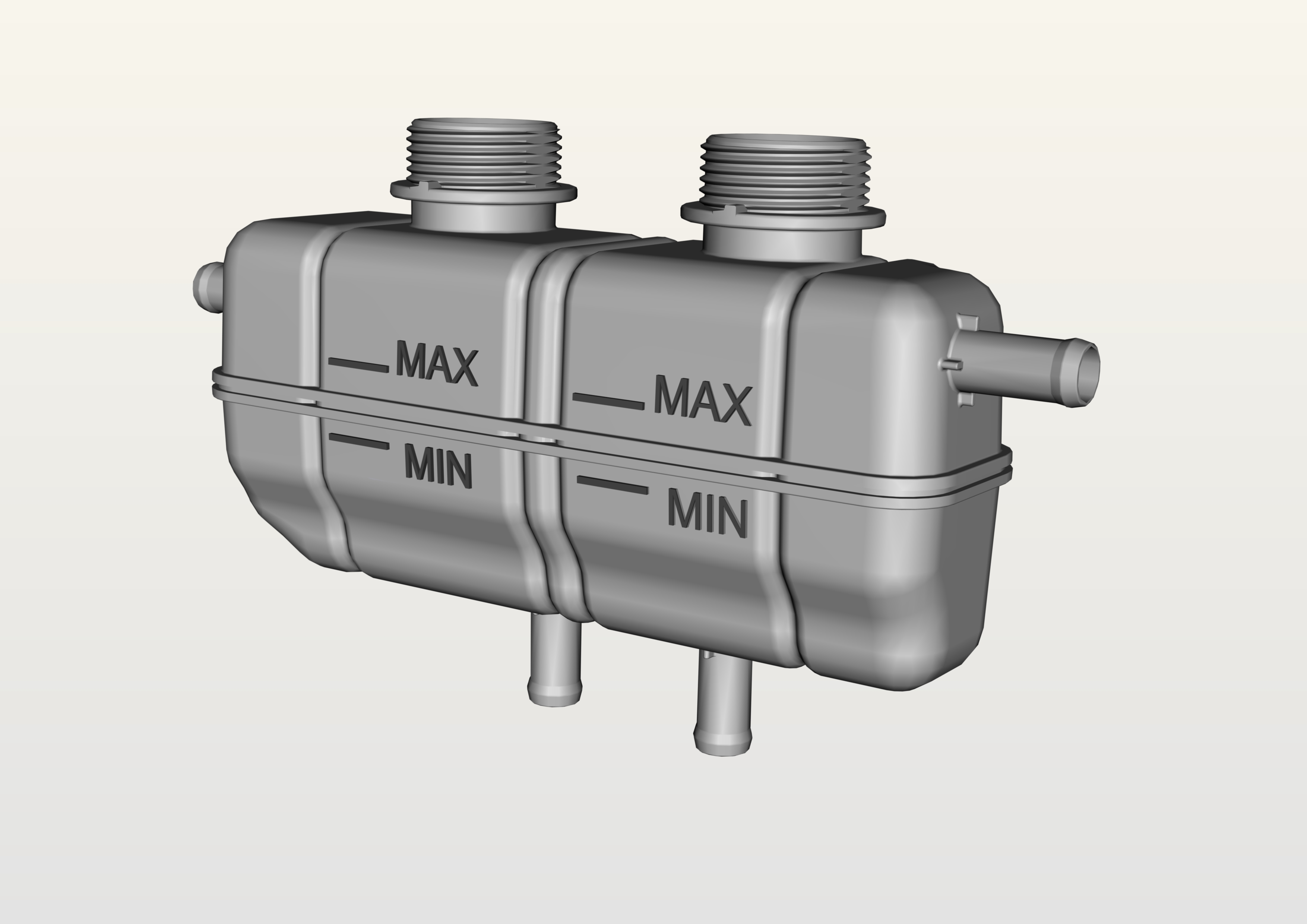

低压系统加注冷却液
防止冷却液接触皮肤或进入眼内，如果不慎发生，请立即用大量清水冲洗并尽快就医。 严禁在发动机运转时拆下蓄水瓶盖子。 操作错误会导致空气进入冷却系统，引起发动机过热。此时应到授权服务网点检修。 |
制动磨损会导致制动液液位缓慢下降，应定期检查制动液液位，确保制动液液位在MAX（最大值）与MIN（最小值）标记之间。
制动液液位低，请添加制动液至MAX处。
如果仪表制动系统故障指示灯
点亮，则需要检查制动液液位是否过低，液位过低，系统的性能可能会受到影响。如果液位异常过低，请尽快到授权服务网点检修。
|
|
制动液
必须使用无水、清洁的制动液，灰尘、水、石油产品或其他材料的污染可能导致制动系统损坏并出现故障。 更换或添加制动液时，必须使用规定的制动液，否则可能会降低制动性能。 拆下储油壶盖及添加制动液之前，应完全清洁储油壶周围，以免污物侵入，每次更换制动液后务必将制动管路系统中的空气排出。 |
|
|
制动液
严禁油液接触皮肤或进入眼睛，如果不慎发生，立刻用大量清水冲洗接触部位并尽快就医。 更换制动液时，须佩戴安全眼镜。 如果制动液溅到漆面上，立即用清水冲洗。 |
定期检查清洗液液量并及时补充。环境温度在0℃下时需使用防冻清洗液，防止结冰。
请使用正规渠道购买的合格清洗液，若洗涤系统出现故障，请尽快到授权服务网点检修。
清洗液规格及容量参见“ 车辆油液 ”
|
|
检查挡风玻璃清洗液
不可将自来水、冷却液、肥皂水等类似溶液加入到清洗液储液壶中。自来水、肥皂水等溶液会引起管道堵塞，冷却液喷到挡风玻璃上，可能影响视野从而造成车辆失控，并且喷溅的冷却液会损坏漆面和车身装饰。 |
|
|
检查挡风玻璃清洗液
严禁火花接触清洗液储液壶（清洗液易燃）。 严禁在发动机过热或工作状态下加注清洗液。 切勿触碰、误食清洗液。 |
|
|
保险丝-启源
严禁以任何方式改装车辆的电气系统。电气系统的维修或更换继电器和高电流保险丝需由授权服务网点进行。 在更换保险丝前，需关闭点火开关和所有电气设备。 更换的保险丝应与原保险丝规格相同，否则将损坏电器设备。 当更换保险丝后又立即被熔断时，应关闭所有电器，到授权服务网点检修。 为保证用户功能扩展，个别保险未体现车内功能，更换保险时不能取下该保险进行更换。 |
保险盒上盖或仪表保险盒维修盖背面绘有保险盒内保险、继电器的分布示意图。
位于发动机室空气滤芯旁。
位于驾驶员侧仪表台板内部，保险盒维修盖后部。
打开保险盒盖或仪表保险盒维修盖。
通过保险丝的完整性来判断是否熔断。
保险丝取出器在前舱保险盒和仪表保险盒内，拆下熔断的保险丝。
确定保险丝烧坏的原因并排除故障。
更换保险丝。

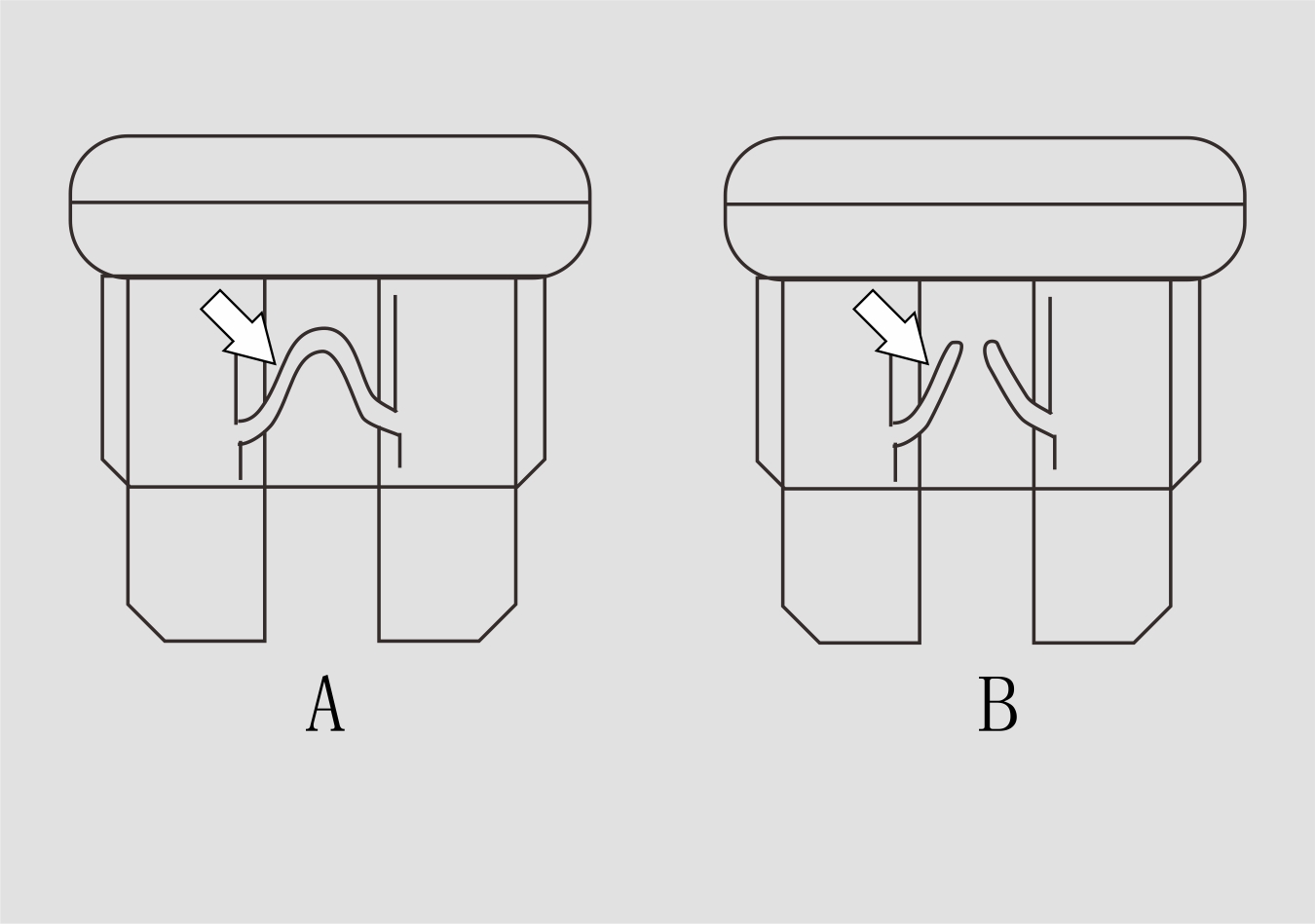

A：正常的保险丝 B：熔断的保险丝
